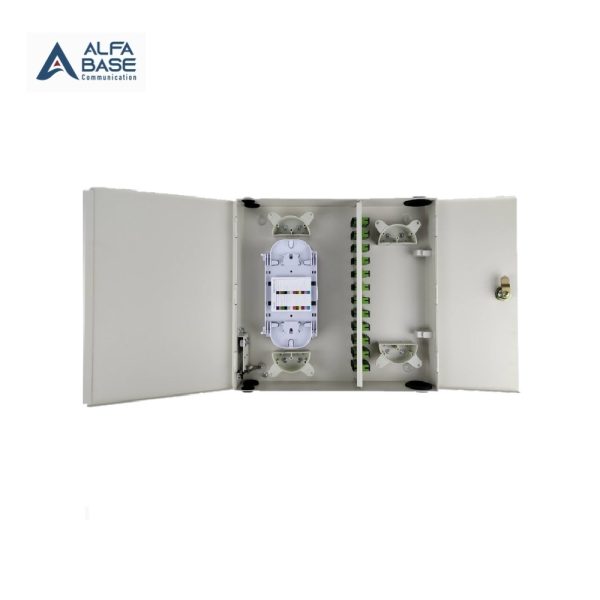

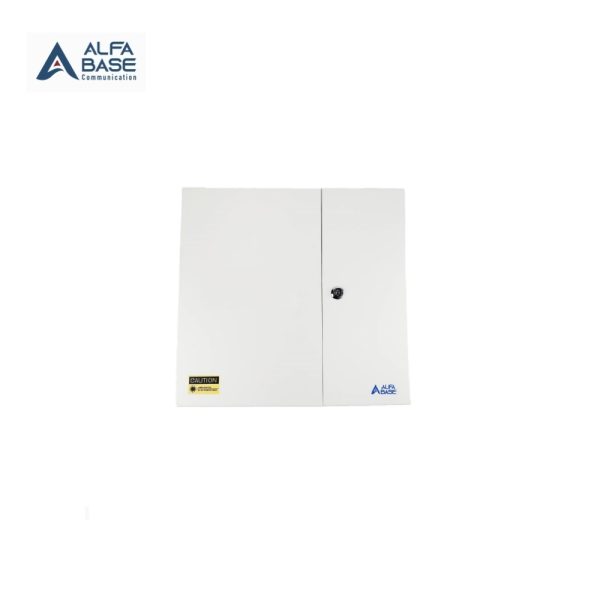

ODFWIS96U : ODF Wall Indoor 72 – 96F

ตู้พักสายใยแก้วนำแสงแบบแขวนสำหรับภายในอาคารขนาด 72-96 cores

คุณสมบัติของตู้กระจายสายใยแก้วนำแสงแบบติดผนังภายในอาคาร
– เป็นตู้สำหรับติดผนังสำหรับใช้ภายในอาคาร
– เป็นตู้ที่ใช้สำหรับการเชื่อมต่อสายใยแก้วนำแสง ซึ่งจะมีในส่วนของการเชื่อมสายใยแก้วนำแสงแบบ Splice เข้ากับสาย Pigtail และส่วนของการเชื่อมต่อสายใยแก้วนำแสงแบบ Patch Cord ไปยังจุดใช้งานต่าง ๆ
– เป็นตู้ที่มีขนาดที่เหมาะสมเพียงพอสำหรับวนสายใยแก้วนำแสงภายในตู้ได้ โดยไม่ทำให้สายใยแก้วนำแสงเสียหายตามมาตรฐานของสายใยแก้วนำแสง

– Wall Mount indoor application in communication system.
– The cabinet is composed of two parts, one links with optical cables for fusion connection between optical cable and fiber pigtail and another links with patch cord.
– Provide fusion and storage appliance for optical cables.
– Whole range protected design for fiber lay with suitable bending radius

Description

Description

Applications
– Indoor application
– Interface optical communication system
– Telecommunication networks, data communication networks and FTTx

Features :
– Steel cabinet wall mount for indoor application
– Cabinet made from electro galvanize steel 0.9 mm thickness
– Combine splicing function, storing of fiber optical cable, pigtail and patch cord
– Store and protect excess optical cable and patch cord
– Splicing and distribution 12 fibers per tray or 24 fibers per tray
• SC type support 96 fibers or LC (SCF) type support 192 fibers based on snap plate 96F
• FC type or ST type support 72 fibers based on snap plate 72F
– Support fiber bending radius 30 mm
– Nice shape, easy installation and maintenance
– Easily fixed by screw, convenient for operation and inspection
– Provide strength member holder to fix the main fiber cable
– Light gray cabinet
Accessories :
– Cable tie, water proof connector and swell bolt
– Splice tray, fusion sleeve, pigtail and adapter as optional

Dimensions :
– 460W x 130D x 380H mm.
