Description
คุณสมบัติและประโยชน์
ความจุ 50Ah – 200Ah
โมโนบล็อค 12V
ปรับให้เหมาะสมสำหรับการใช้งานโทรคมนาคม
การออกแบบขั้วต่อด้านหน้าด้านบน
ภาชนะและฝาปิด UL94 V-0 สารหน่วงการติดไฟ
การก่อสร้าง
แผ่นขั้วบวกออกแบบมาเพื่อยืดอายุการใช้งาน
ตัวคั่นสร้างด้วยแผ่นกระจกดูดซับ (AGM) ที่มีความต้านทานต่ำ
ภาชนะและฝาปิดผลิตจากวัสดุทนไฟ ABS UL94 ที่ทนทาน
เทอร์มินอลผลิตด้วยเม็ดมีดทองเหลืองเพื่อการนำไฟฟ้าสูงสุดและยางรัดที่มีแรงอัดสูงเพื่ออายุการใช้งานที่ยาวนาน
วาล์วระบายแรงดันที่ควบคุมได้เองช่วยป้องกันการซึมผ่านของออกซิเจนในบรรยากาศ
การติดตั้งและการใช้งาน

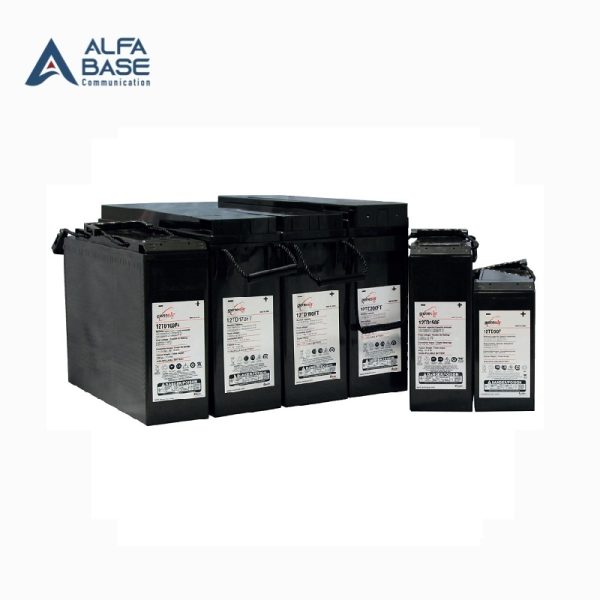

กลุ่มแบตเตอรี่ Genesis® TD ได้รับการออกแบบสำหรับการติดตั้งในตู้กลางแจ้งหรือชั้นวางมาตรฐานโทรคมนาคม
ควรติดตั้งแบตเตอรี่ Genesis® TD บนฐาน
แรงดันการชาร์จที่แนะนำที่ 25˚C :
การใช้งานแบบลอย: 2.27 ± 0.02Vpc
การใช้วงจร: 2.45 ± 0.05Vpc
อุณหภูมิในการทำงาน :
-15˚C ถึง 45˚C
อุณหภูมิที่แนะนำ:
20˚C ถึง 25˚C
แรงบิดที่แนะนำ :
12TD50F, 12TD100F4, 12TD150F, 12TD200FT: 6.8+/ -0.6 นิวตันเมตร
12TD170FT & 12TD190FT: 13+/ -1 นิวตันเมตร
มาตรฐาน
ระบบการจัดการที่ควบคุมการผลิตผลิตภัณฑ์นี้ได้รับการรับรองมาตรฐาน ISO9001:2015 และ ISO14001:2004
ออกแบบให้เป็นไปตามมาตรฐานสากล IEC 60896/21 & 22
ได้รับอนุมัติให้เป็นสินค้าไม่อันตรายสำหรับการขนส่งทางบก ทางทะเล และทางอากาศ ตามกฎระเบียบ US DOT 49 และ ICAO & IATA Packing Instruction 872
Features & Benefits
- Capacity of 50Ah – 200Ah
- 12V monobloc
- Optimized for telecommunication applications
- Top front terminal design
- Flame retardant UL94 V-0 container and lid
Construction
- Positive plate designed to extend service life
- Separators constructed in low resistance Absorbed Glass Mat (AGM)
- Container and lid fabricated in tough ABS UL94 flame retardant material
- Terminals manufactured with brass inserts for maximum conductivity and high compression grommet for long life
- Self-regulating pressure relief valve prevents ingress of atmospheric oxygen
Installation & Operation
- The Genesis® TD battery range is designed for installation in outdoor cabinets or telecom standard racks
- Genesis® TD batteries should be installed on their base
- Recommended charging voltages at 25˚C :
Float use: 2.27 ± 0.02Vpc
Cycle use: 2.45 ± 0.05Vpc - Operating temperature :
-15˚C to 45˚C
Recommended temperature:
20˚C to 25˚C - Recommended Torque :
12TD50F, 12TD100F4, 12TD150F, 12TD200FT: 6.8+/ -0.6 N.m
12TD170FT & 12TD190FT: 13+/ -1 N.m
Standards
- The management systems governing the manufacture of this product are ISO9001:2015 and ISO14001:2004 certified
- Designed to be compliant with international standard IEC 60896/21 & 22
- Approved as non-hazardous cargo for ground, sea and air transportation in accordance with US DOT Regulation 49 and ICAO & IATA Packing Instruction 872
| General Specifications | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

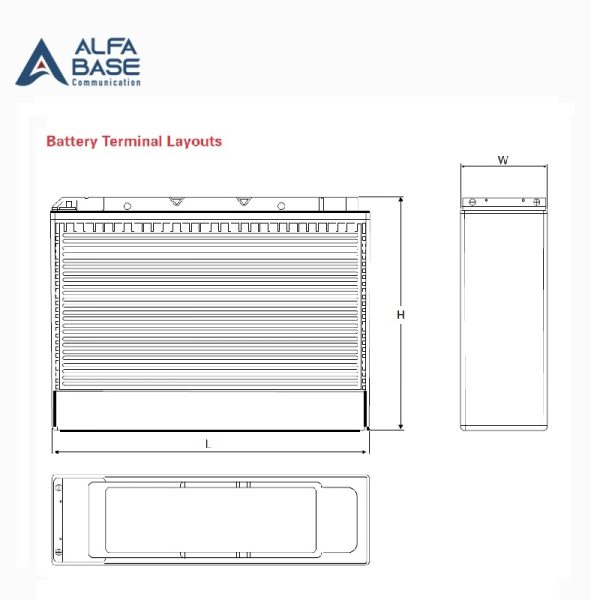

| Battery Type | Nominal Voltage (V) | Nominal Capacity (Ah) | Nominal Dimensions (mm) | Weight (kg) | Short Circuit Current (A) | Internal Resistance (mΩ) | Terminals | |||
| 10hr rate to 1.80Vpc @ 25˚C | 8hr rate to 1.75Vpc @ 25˚C | Length mm | Width mm | Height mm |
||||||
| 12TD50F | 12 | 50 | 46 | 277 | 106 | 222 | 17.2 | 1000 | 7.0 | M6 F |
| 12TD100F4 | 12 | 100 | 98 | 394 | 111* | 286 | 32.4 | 1785 | 6.9 | M6 F |
| 12TD150F | 12 | 150 | 142 | 551 | 112* | 288 | 46.0 | 2075 | 5.9 | M6 F |
| 12TD170FT | 12 | 170 | 161 | 547 | 125** | 319 | 51.5 | 2430 | 5.1 | M8 F |
| 12TD190FT | 12 | 190 | 183 | 547 | 125** | 319 | 56.5 | 3040 | 4.1 | M8 F |
| 12TD200FT | 12 | 201 | 202 | 559 | 125** | 329 | 61.5 | 3215 | 3.9 | M6 M |
| *±2mm **±3mm | ||||||||||
