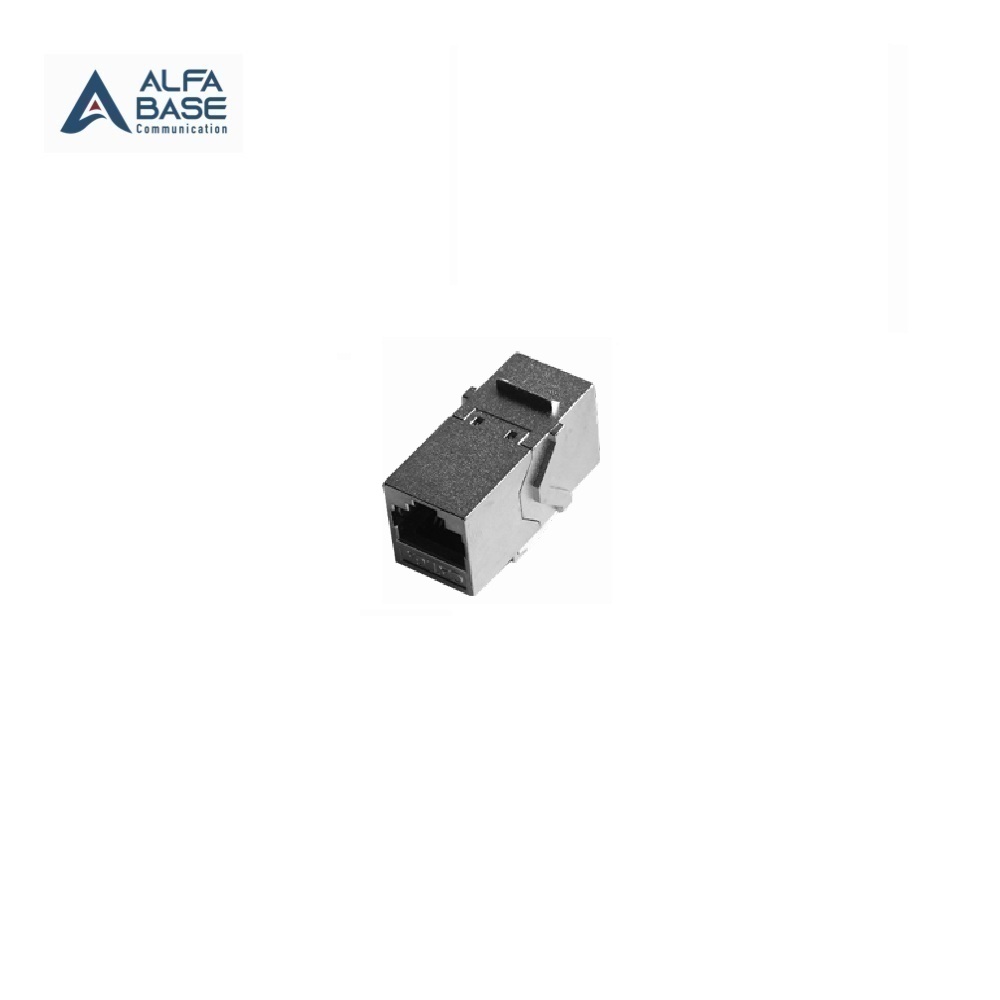

AL-3131S : Shielded CAT6A RJ45 In-Line Coupler

เคล็ดลับก่อนซื้อ / ติดตั้ง Shielded CAT6A RJ45 In-Line Coupler

  • ตรวจสอบว่า สายที่ใช้ เป็น CAT6A และควรเป็นแบบ Shielded (เช่น S/FTP, F/UTP) ถ้าจะใช้ coupler shielded เพื่อให้ระบบ “ครบชุด”

  • ตรวจดูว่า coupler ระบุว่า “Cat6A” หรือ “10G” หรือ “10G BASE-T” เพื่อให้มั่นใจว่ารองรับความเร็วสูง

  • ตรวจสอบการ ต่อดิน/ground สำหรับระบบ shielded — เช็คว่า coupler มีโลหะ/เชลล์ที่ต่อกับสาย shield และการติดตั้งเชื่อมต่อถึงระบบดินอย่างถูกต้อง

  • อย่าวางจุดต่อ (coupler) ในบริเวณที่อาจมีคลื่นรบกวนมาก เช่น ใกล้สายไฟแรงสูง, มอเตอร์, แสงนีออน, สายไฟเดินขนาน ยาวๆ เพราะแม้จะ shielded ก็อาจลดประสิทธิภาพลง

  • หลังติดตั้งแล้ว ทดสอบสาย ด้วยเครื่องทดสอบ (cable tester) เพื่อดูว่าค่า loss, return loss, crosstalk อยู่ในเกณฑ์ที่ยอมรับได้

  • ถ้างบประมาณจำกัด และสภาพแวดล้อมไม่ได้มีคลื่นรบกวนมาก (เช่นในบ้าน/ออฟฟิศทั่วไป) — อาจพิจารณาใช้แบบ Unshielded ก็ได้ เพราะประโยชน์ของ shielded ในบ้านบางกรณีอาจน้อยมาก

Specifications :

  • Voltage rating : 125 VAC RMS
  • Current rating : 1.5 A
  • Contact resistance : 100 mΩ (Max)
  •  Insulation resistance : 1000 MΩ (Min) @500 VDC
  • Dielectric Strength : 750 VAC RMS 60 Hz, 1 min
  • Operation temperature : 0 – 70 °C

Material :

  • Housing : Zinc diecast nickel plated
  • RJ45 contact : Phosphor bronze with gold plated 50U
P/NDescriptions
AL-3131SShielded CAT6A RJ45 In-Line Coupler "ALFA BASE"
Price Request
Compare
Categories: , , ,
Description

Description

Shielded CAT6A RJ45 In-Line Coupler

ผลิตภัณฑ์ชนิดนี้คืออุปกรณ์เชื่อมสาย Ethernet สองเส้นเข้าด้วยกัน (female-to-female RJ45) โดยมีคุณลักษณะหลักดังนี้:

  • “CAT6A” หมายถึงมาตรฐานสายเคเบิลที่รองรับการส่งข้อมูลระดับสูง (เช่น 10 Gbps) และที่ความยาวช่อง (channel) ที่ยาวกว่า CAT6 ทั่วไป

  • “Shielded” หมายถึงมีเกราะโลหะหรือฟอยล์รอบตัว (หรือรอบ pair) เพื่อช่วยป้องกันคลื่นรบกวนทางไฟฟ้า/แม่เหล็ก (EMI/RFI) และลดการรบกวนสัญญาณภายใน

  • “In-Line Coupler” หมายถึงตัวอุปกรณ์ที่อยู่ “ระหว่างสายสองเส้น” โดยไม่ใช่ keystone jack ที่ติดผนังหรือ patch-panel แบบฝัง. สายสองเส้นเข้า–ออกจาก coupler โดยตรง

  • “RJ45” คือหัวเชื่อมมาตรฐาน 8P8C สำหรับ Ethernet.

ดังนั้น โดยรวม: ถ้าคุณมีสาย CAT6A (และควรเป็นแบบ Shielded ถ้าจะใช้ coupler แบบ Shielded) และต้องการเชื่อมสายสองเส้นเข้าด้วยกันโดยรักษาคุณภาพสัญญาณสูง

ลองดูอปกรณ์ Network อื่นๆของเรา

มาตรฐานที่ใช้ในไทย

ประเภท หน่วยงาน มาตรฐานที่อ้างอิง หมายเหตุ
ระบบสายสื่อสารภายในอาคาร (Structured Cabling System) สำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ.) / มอก. ปัจจุบัน ยังไม่มี มอก. สำหรับ CAT6A RJ45 โดยตรง ใช้มาตรฐาน TIA/EIA-568.2-D และ ISO/IEC 11801 Class Ea เป็นเกณฑ์เทียบแทน
งานระบบไฟฟ้าและโทรคมนาคมในอาคาร วิศวกรรมสถานแห่งประเทศไทย (วสท.) อ้างอิง มาตรฐาน TIA, ISO/IEC, IEEE ในคู่มือ “มาตรฐานการเดินสายสัญญาณโทรคมนาคมในอาคาร” (Telecommunication Cabling Standards) คู่มือของ วสท. ระบุชัดว่าการออกแบบระบบ CAT6A ต้องผ่าน ANSI/TIA และ ISO/IEC เท่านั้น
ระบบความปลอดภัยและการติดตั้ง (เช่น Data Center, Office Building) กรมโยธาธิการและผังเมือง / สมาคมวิชาชีพ ICT ไทย อ้างอิงจาก ANSI/TIA-942, ISO/IEC 11801, IEC 60603-7-51 ใช้ในงานออกแบบระบบเครือข่ายระดับอา



Applications :

  • 10 Base-T (IEEE 802.3)
  • 100 Base-TX (IEEE 802.3u)
  • 1000Base-T (IEEE 802.3ab)
  • 10G Base-T (IEEE 802.3an)
  • Data center, VoIP, ISDN, PoE, CCTV and others

Standards :

  • ANSI/TIA-568-C.2 Category 6A
  • ISO/IEC 11801:2017 Class EA
  • EN55032:2015
  • EN55024:2010+A1:2015
  • IEEE 802.3an (10G Base T)
  • EMC compliant
  • RoHS compliant
