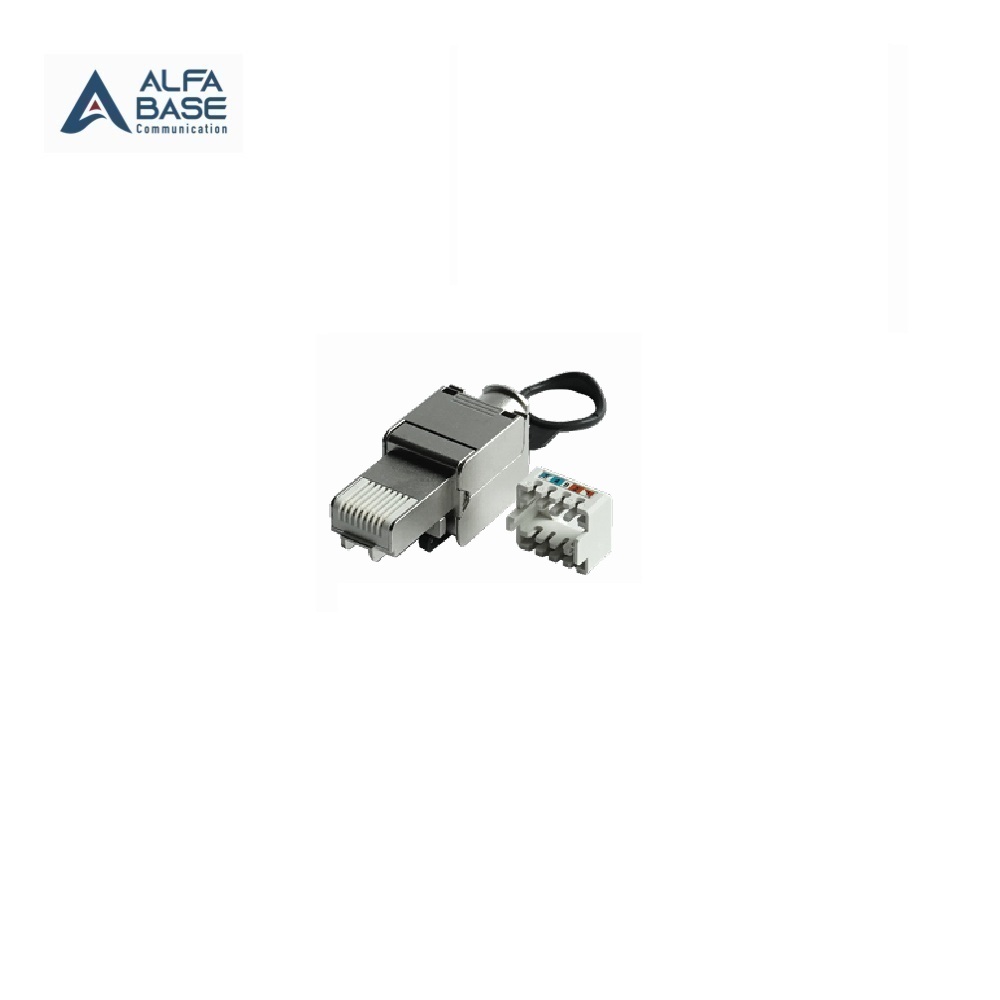

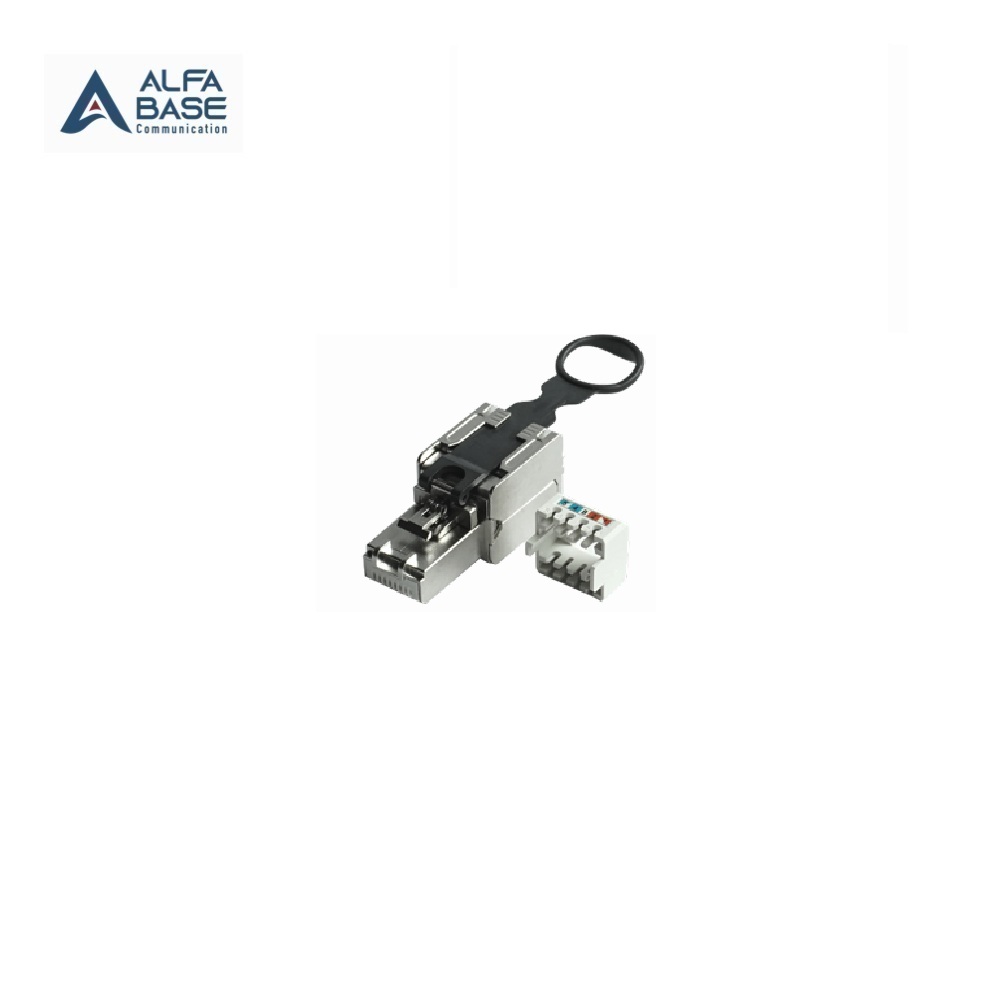

AL-1146S : Shielded CAT6A RJ45 Modular Tool Free with Pull Tab

สเปก / สิ่งที่ควรตรวจสอบ Shielded CAT6A RJ45 Modular Tool Free with Pull Tab

ให้ตรวจสเปกดังนี้:

  • Must รองรับ CAT6A / 10Gbps / 500 MHz หรือมากกว่า

  • ต้องเป็น “Shielded” (STP/S/FTP etc) และมีเกราะโลหะ/หุ้มหรือ shell ที่ทำหน้าที่ shield ครอบหรือเชื่อมต่อได้ดี

  • ระบุว่าเป็น “Tool-Free” (ง่ายต่อการติดตั้ง)

  • มี “Pull Tab / Release Ring / Release Tab” — ช่วยดึงออกได้ง่าย

  • ตรวจว่าเป็นโมดูล “Jack” หรือ “Modular Plug” ตามงานใช้งานของคุณ (Jack = ช่องเสียบหญิงติดผนัง/อุปกรณ์, Plug = หัวตัวผู้ต่อที่สาย)

  • ตรวจว่า compatibility กับสาย (Solid/Stranded) และ gauge (AWG) เช่น 22-26 AWG

  • ตรวจว่าเพียงพอกับ PoE/PoE++ ถ้างานนั้นมีการใช้พลังงานผ่านสาย

  • ตรวจมาตรฐานที่อ้างอิง เช่น ANSI/TIA-568.2-D, ISO/IEC 11801 Class Ea, IEC 60603-7-51 ฯลฯ เช่นในเอกสารของ Intellinet. Amazon Web Services, Inc.

  • ตรวจว่า Pull Tab/Release Tab มีคุณภาพดี (เช่น จำนวนรอบการเสียบ/ถอด, durability)

Specification :

  • Voltage rating : 125 VAC RMS
  • Current rating : 1.5 A
  • Contact resistance : 100 mΩ (Max)
  • Insulation resistance : 500 MΩ (Min) @500 VDC
  • Dielectric strength : 500 VAC RMS 60Hz, 1 min
  • Termination resistance : 35 mΩ (Max)
  • Wire termination size : 22-26 AWG

Material :

  • Housing : Zinc diecast nickel plated
  • Shielded : Zinc alloy
  • RJ45 contact : Phosphor bronze with gold plated 50U
  • IDC terminal : Phosphor bronze nickel plated
P/NDescriptions
AL-1146SShield CAT6A RJ45 Modular Plug Tool Free with Pull Tab "ALFA BASE"
Price Request
Compare
Categories: , , ,
Description

Description

Shielded CAT6A RJ45 Modular Tool Free with Pull Tab

หมายถึง ขั้ว RJ45 (หญิงหรือชายขึ้นกับรุ่น) หรือ “Jack/Modular Plug” ที่มีคุณสมบัติดังนี้:

  • รองรับมาตรฐานสาย CAT6A (เพื่อการส่งข้อมูลสูง เช่น 10 Gbps)

  • เป็นแบบ Shielded (มีโลหะหุ้มหรือเกราะรอบเพื่อป้องกันคลื่นรบกวน EMI/RFI)

  • เป็นแบบ Tool-Free คือผู้ติดตั้งสามารถติดตั้ง/terminate ได้โดยไม่จำเป็นต้องใช้เครื่องมือที่ซับซ้อน (หรือใช้เพียงน้อย)

  • มี Pull Tab หรือ “Pull-Ring / Release Tab” ซึ่งเป็นแท็บ/ห่วงที่ช่วยให้ดึง/ปลดอุปกรณ์ออกจากพอร์ตง่ายขึ้น โดยเฉพาะในพื้นที่ที่เข้าถึงยากหรือแน่น

ตัวอย่างหนึ่ง: รุ่นจาก Intellinet “Cat6a 10G Shielded Toolless RJ45 Modular Field Termination Plug with Pull-ring Release Tab” ซึ่งระบุว่ามี “built-in pull-ring release tab” สำหรับช่วยถอดออกได้ง่ายในพื้นที่ยากต่อการเข้าถึง. Amazon Web Services, Inc.

Applications :

  • 10G (XG)
  • IEEE 802.3
  • 10G Base-T
  • 1000Base-T

Standards :

  • ANSI/TIA-568-C.2 Category 6A
  • ISO/IEC 11801:2017 Class EA
  • EN55032:2015
  • EN55024:2010+A1:2015
  • IEEE 802.3an (10G Base T)
  • EMC compliant
  • RoHS compliant
